机器视觉检测系统的应用原理

       机器视觉检测系统的应用原理：灰阶指显示画面从最亮到最暗，同亮度的层次等级，灰阶等级越多，所呈现的画面效果就越细腻。对该画面的判别要求是判断电子书是否正常显示该画面，而无需计算灰阶等级数。

       机器视觉检测系统的原理是使用相机、镜头、光源3大组合代替人工检测条码字符、裂痕、包装、机器视觉检测表面图层是否完整、凹陷等，能有效的提高生产流水线的检测速度和精度，大大提高产量和质量，降低人工成本，同时防止因为人眼疲劳而产生的误判。

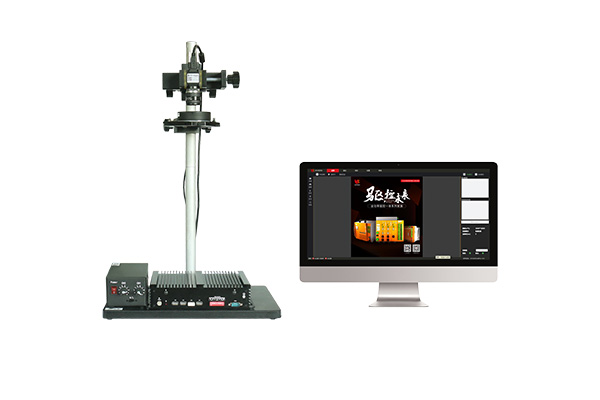

华成机器视觉检测系统

       机器视觉检测系统，应用的几个检测方式：

       灰阶画面检测

       灰阶指显示画面从最亮到最暗，同亮度的层次等级，灰阶等级越多，所呈现的画面效果就越细腻。对该画面的判别要求是判断电子书是否正常显示该画面，而无需计算灰阶等级数。可截取部份画面分析处理。光学筛选机软件算法方面，可采用行扫和边界判别法，确定画面呈现直线型的边界。螺丝筛选机通过对行扫灰度值的计算，确定画面的灰度值呈现规律变化，从而迅速判断画面是否为灰阶画面。

       方格画面检测

       黑白方格画面常用于MTF的测试，用来计算显示黑白颜色的对比效果。对该画面的判别要求不要计算MTF，而只需要判别是否正常显示该画面。可截取某一部份画面做分析处理。软件计算方法，可通过边缘判定方法，确定画面是否呈现有规律的方形的边界。并通过对像素灰度值的计算，螺丝筛选机确定画面为黑白两色，从而确定画面为黑白方块画面。

       纯白画面检测

       纯白画面测试常用于污点测试，测试方法是逐个比较相邻像素点的灰度值，如果发生突变，则认为出现污点。该测试需注意的是外界光源效果对测试结果的影响，以及边缘部份光强较弱导致的误判。这都必须在设备开发和软件计算时考虑进去。如果被测体是一个6-10寸的LCD屏，现有CCD无法一次性测量这么大的全部画面，而测试需求为整个画面都要测试，所以必须让产品或CCD在测试过程中移动多次。
