    冲压摆臂机械手控制系统(HC-C5)与松下/三菱伺服连接及参数设定

    [ 发布日期：2021-10-19 ] 来源: 【打印此文】 【关闭窗口】

    华成标准系列冲压摆臂机械手控制系统，五轴机械手控制系统，HC-C5。松下/三菱伺服驱动器的接线和参数设定。

    控制系统输出位置指令对伺服电机进行位置控制，指令脉冲类型为正转脉冲串和反转脉冲串，脉冲输出最大频率为500Kpps，请正确设定伺服驱动器的参数与之匹配。


    松下伺服接线

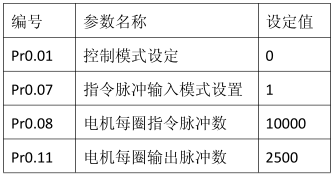

    松下A5伺服驱动器参数设定：

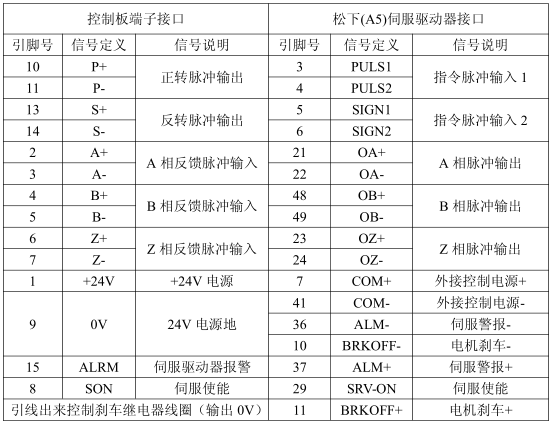

    松下A5伺服驱动器接线：





    三菱伺服接线

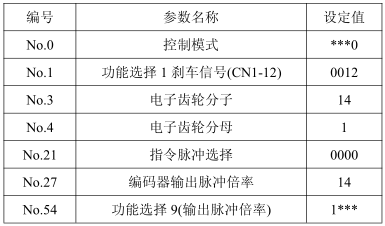

    三菱MR-E伺服驱动器参数设定：（伺服电机分辨率为131072脉冲/转）

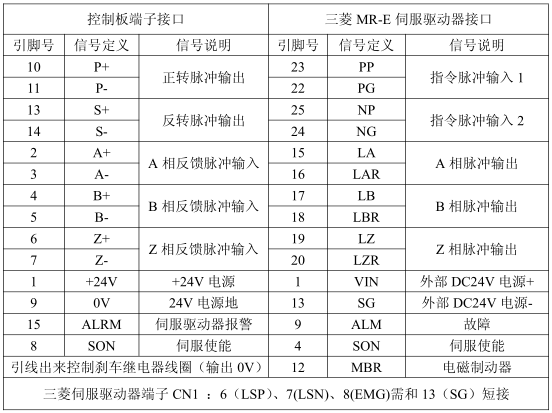

    三菱MR-E伺服驱动器接线：
