    HC-S3/HC-S5注塑机械手控制系统电控安装尺寸图

    [ 发布日期：2021-08-31 ] 来源: 【打印此文】 【关闭窗口】

    注塑机械手控制系统系列为HC-S3/HC-S5型号产品，安装时尺寸图如下。

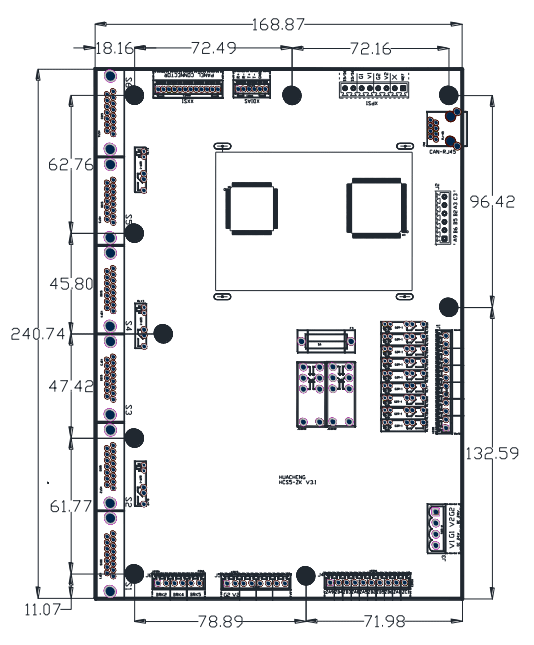

    HC-S5主控板安装尺寸图：

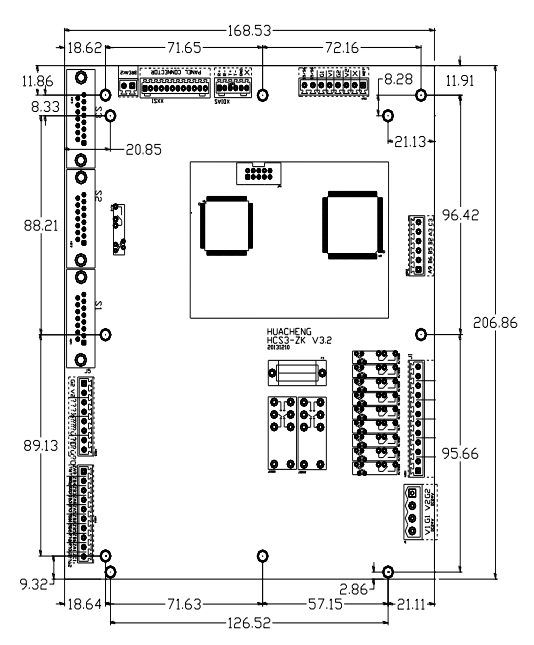

    HC-S3主控板安装尺寸图：

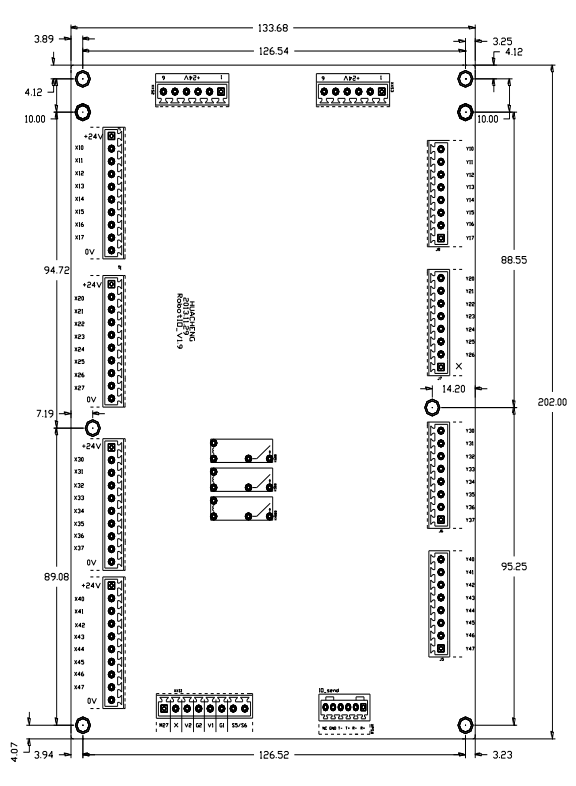

    I/O板安装尺寸图：

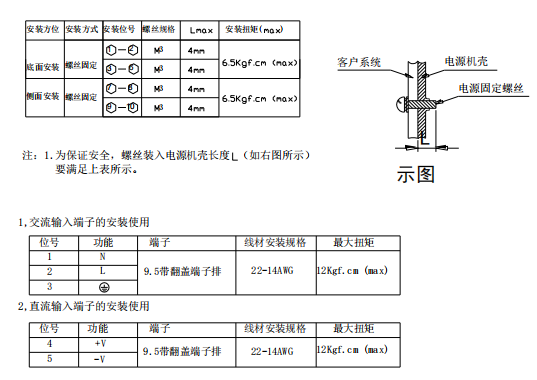

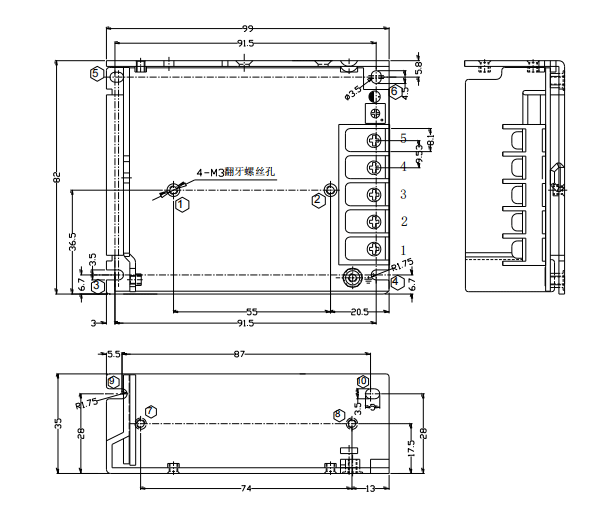

    开关电源安装尺寸：
